Nos capítulos anteriores da Série Técnica Euro 6, analisamos o papel central do MCM na gestão do powertrain e a crescente integração entre os módulos eletrônicos da linha Mercedes-Benz que garante desempenho e conformidade sob as exigências do novo ciclo de emissões. Avançamos agora para o ACM (Aftertreatment Control Module), o módulo encarregado de comandar o pós-tratamento dos gases de escape e de orquestrar o funcionamento do sistema SCR/ARLA 32 — peça-chave para que o caminhão atenda à legislação P8/EURO 6 em operação real.
O papel do ACM no sistema Euro 6/P8

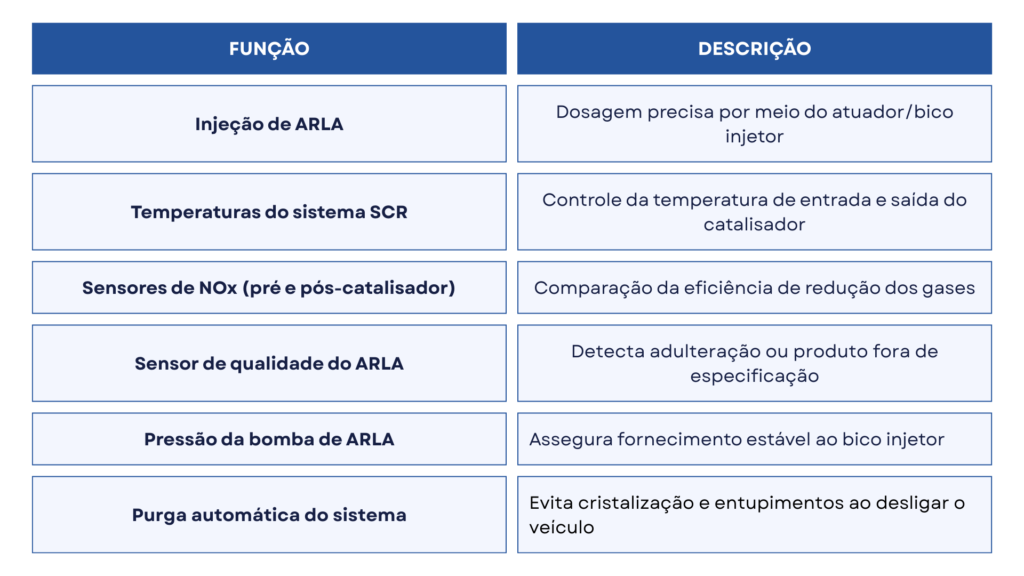

O ACM é o controlador dedicado ao pós-tratamento que monitora, calcula e ajusta todas as variáveis envolvidas na redução de NOx. Sua atuação cobre desde a dosagem precisa do ARLA 32 por meio dos bicos/atuadores até o controle térmico do catalisador e a verificação da eficiência de conversão por sensores de NOx localizados antes e depois do SCR. Em operação, o ACM analisa simultaneamente temperaturas de entrada e saída do catalisador, pressão da bomba de ARLA, qualidade do fluido e leituras de NOx para comandar a dosagem, acionar purgas e proteger o sistema contra condições que possam comprometer a eficiência catalítica — como adulteração do ARLA, baixa pressão de alimentação ou cristalização.
A norma P8, aplicada no Brasil como equivalência técnica ao Euro 6, define limites estritos para NOx, material particulado e outros poluentes, exigindo conformidade contínua em condições reais de uso e não apenas em ensaios laboratoriais. Isso eleva a criticidade do ACM: ele é o guardião da integridade ambiental do veículo. No contexto Euro 6, o ACM e o MCM fazem validações cruzadas constantes — validadores de torque, sincronismo de injeção e checagens de integridade de emissões — de modo que bloqueios, “enganadores” e soluções alternativas que funcionavam em gerações anteriores deixam de ser efetivos; interferências incorretas provocam travamento, derating e falhas em cascata.
Falhas, sintomas e fluxo de diagnóstico técnico
Quando o ACM detecta desempenho inadequado do SCR, o sistema aciona protocolos de proteção projetados para garantir conformidade ambiental: redução progressiva de torque (modo de segurança), iluminação da lâmpada de emissões no painel, aumento do consumo de combustível, aparecimento de fumaça branca, cristalização de ARLA em bicos e tubulações e, em casos severos, derating que limita a velocidade e a capacidade operacional do veículo. Na prática, isso significa que um ACM com falha pode tornar o caminhão inoperante para sua função normal.

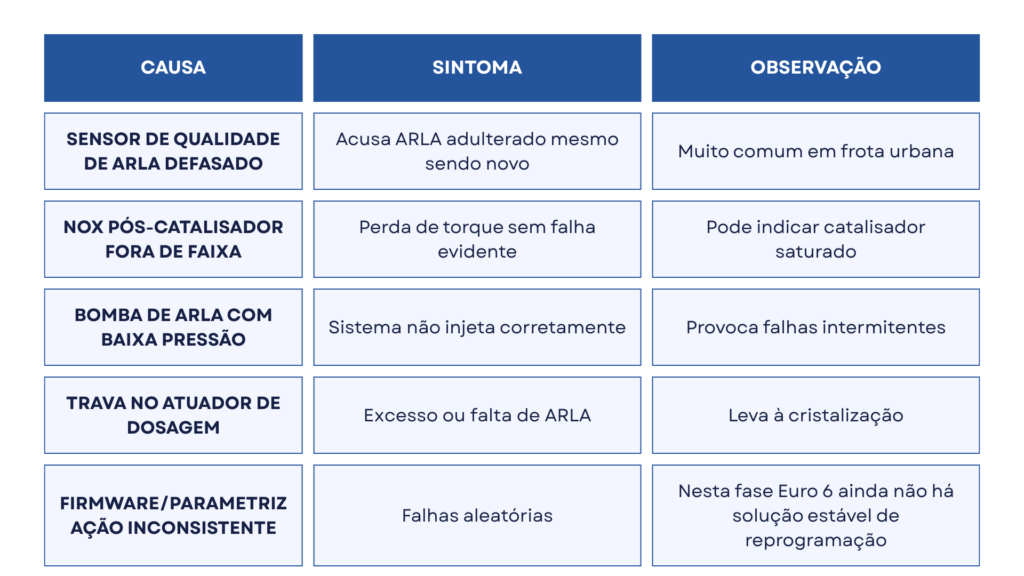

Em oficina, os padrões de falha mais recorrentes são bem definidos e merecem atenção analítica:
O diagnóstico técnico deve ser sequencial e meticuloso: inicialmente confirmar a qualidade real do ARLA (teste refratômetro recomendado); em seguida verificar pressão da bomba e o correto funcionamento da purga; validar a leitura e integridade dos sensores de NOx antes e depois do catalisador; avaliar a saturação e a eficiência do catalisador SCR; e somente então considerar o reparo ou substituição do ACM. Pular qualquer uma dessas etapas costuma resultar em retrabalho, custos duplicados e maior tempo de indisponibilidade do veículo.
É importante reforçar que muitas vezes um sintoma aparente no ACM tem causa em componentes periféricos (sensores, bomba, atuador, saturação do catalisador) e não no módulo em si; por isso a sequência lógica do diagnóstico é mandatório para eficiência de reparo.
Atuação da Tesla Mecatrônica no reparo do ACM
Diante da alta criticidade do sistema, a Tesla Mecatrônica atua preservando integralmente a arquitetura de comunicação e validação da Mercedes-Benz. Nossos procedimentos incluem reparo eletrônico físico do ACM sempre que aplicável, mantendo a integridade do barramento CAN e das rotinas de validação entre módulos. Não realizamos remoção de códigos, desativação ambiental ou qualquer alteração que comprometa os validadores de torque e as checagens de integridade de emissões. Garantimos compatibilidade completa com o MCM, sensores de NOx, bomba de ARLA e atuadores de dosagem, de modo a restituir o comportamento original do SCR sem comprometer conformidade legal.
O objetivo técnico é claro: devolver ao cliente um caminhão que trabalhe dentro da lei, com segurança e confiabilidade, minimizando custos desnecessários e evitando soluções paliativas que impliquem riscos legais ou operacionais.
O ACM é o elemento central que assegura que o conjunto motriz e o sistema de pós-tratamento operem em sincronia para atender ao P8/Euro 6 em uso real. Sua correta análise, diagnóstico e reparo exigem procedimentos técnicos padronizados e respeito absoluto às rotinas de validação entre módulos — só assim se evita retrabalho, paradas prolongadas e violações de conformidade ambiental.
No próximo capítulo da Série Técnica Euro 6 vamos abordar o CGW04T, mais conhecido como gateway: suas funções, como ele gerencia e isola tráfego CAN entre zonas do veículo, seu papel na segurança da rede veicular e implicações práticas para diagnóstico e reprogramação em plataformas Mercedes-Benz Euro 6.
